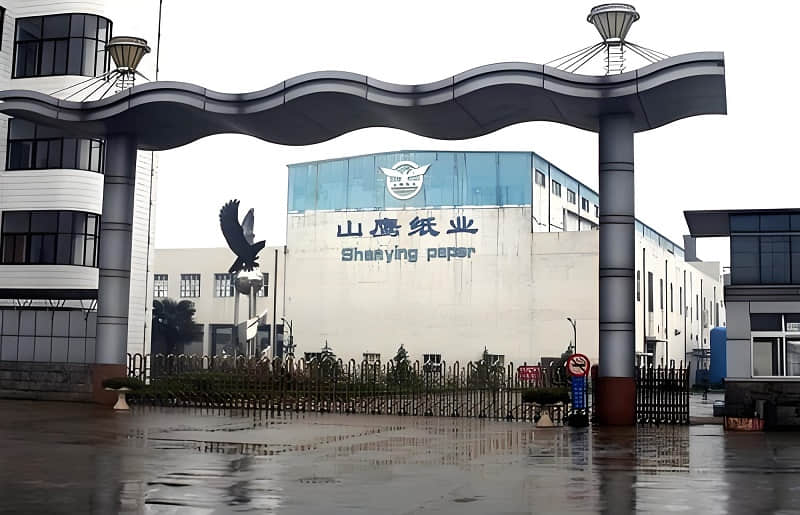

發電機隔聲罩設計項目案例—山鷹紙業股份有限公司

　　一、 設備信息

　　2套發電機隔聲罩，1#隔聲罩尺寸為：L11000*W10500*H3800mm，內有2臺發電機設備;2#隔聲罩尺寸為：L11000*W14500*H3500mm，內有3臺發電機設備;控制室增加吸隔聲措施(更換隔聲門窗)。

　　二、 設備具體要求

　　1)1#隔聲罩

　　發電機隔聲罩尺寸為：L11000*W10500*H3800mm。

　　1.1 隔聲罩墻體、頂板及活動板結構

　　1#隔聲罩墻體及頂板均采用100mm厚吸隔聲模塊板，結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。板塊間采用隔聲密封處理。

　　阻尼和吸音棉均采用耐熱防火材料，內側孔板穿孔率≥25%。

　　隔聲罩墻體及頂板均為獨立模塊式結構，易于安裝拆卸。隔聲罩內部與設備主體無剛性連接。

　　隔聲罩內部2臺發電機設備間設有1面100mm厚可拆卸活動板，便于設備檢修;活動板尺寸為10800*3700mm，結構為1mm冷軋鍍鋅穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板?；顒影暹B接處采用卡扣連接，便于拆卸。

　　1.2 消聲器及風機

　　1#隔聲罩設置進風消聲器及排風消聲器各4臺，排風消聲器出風口連接有排風管，排風管采用隔聲包扎，進風消聲器及排風消聲器尺寸均為1300*1300*2200mm。

　　消聲器外殼采用100mm厚吸隔聲板，結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板;內部設置有50mm厚和100mm厚消聲插片，結構為1mm冷軋鍍鋅穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。

　　為保證隔聲罩內通風散熱，使用軸流風機配合進排風消聲器通風散熱。該隔聲罩配備4臺防爆進風風機和4臺防爆排風風機，風量為25200m3/h。

　　1.3 隔聲門及窗

　　隔聲罩兩側設置4樘雙開隔聲門，尺寸為1800*2400mm，每樘隔聲門自帶觀察窗，尺寸為500*700mm。

　　隔聲罩無隔聲門的兩側設置4扇隔聲窗，尺寸為1000*1000mm。隔聲門及隔聲窗安裝位置可根據現場安裝要求調節。

　　1.4 隔聲罩框架

　　隔聲罩框架采用100方管搭建，吸隔聲板與框架、門窗與框架、框架與地面連接均進行隔聲密封處理。

　　1.5 照明設計

　　1#隔聲罩內部設置9盞防爆照明燈，配備接線開關，并統一配置防爆配電箱。

　　1.6 降噪目標

　　隔聲罩安裝完成后，隔聲罩外1m處降至85dB(A)。

　　2)2#隔聲罩

　　發電機隔聲罩尺寸為：L11000*W14500*H3500mm。

　　2.1隔聲罩墻體、頂板及活動板結構

　　2#隔聲罩墻體及頂板均采用100mm厚吸隔聲模塊板，結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。板塊間采用隔聲密封處理。

　　阻尼和吸音棉均采用耐熱防火材料，內側孔板穿孔率≥25%。

　　隔聲罩墻體及頂板均為獨立模塊式結構，易于安裝拆卸。隔聲罩內部與設備主體無剛性連接。

　　隔聲罩內部3臺發電機設備間設有2面100mm厚可拆卸活動板，便于設備檢修;活動板尺寸為10800*3400mm，結構為1mm冷軋鍍鋅穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。活動板連接處采用卡扣連接，便于拆卸。

　　2.2消聲器及風機

　　2#隔聲罩設置進風消聲器及排風消聲器各6臺，排風消聲器出風口連接有排風管，排風管采用隔聲包扎，進風消聲器及排風消聲器尺寸均為1300*1300*2200mm。

　　消聲器外殼采用100mm厚吸隔聲板，結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板;內部設置有50mm厚和100mm厚消聲插片，結構為1mm冷軋鍍鋅穿孔板+2mm阻尼材料+48kg/㎡吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。

　　為保證隔聲罩內通風散熱，使用軸流風機配合進排風消聲器通風散熱。該隔聲罩配備6臺防爆進風風機和6臺防爆排風風機，風量為25200m3/h。

　　2.3隔聲門及窗

　　隔聲罩兩側設置6樘雙開隔聲門，尺寸為1800*2400mm，每樘隔聲門自帶觀察窗，尺寸為500*700mm。

　　隔聲罩無隔聲門的兩側設置6扇隔聲窗，尺寸為1000*1000mm。隔聲門及隔聲窗安裝位置可根據現場安裝要求調

節。

　　2.4隔聲罩框架

　　隔聲罩框架采用100方管搭建，吸隔聲板與框架、門窗與框架、框架與地面連接均進行隔聲密封處理。

　　2.5照明設計

　　2#隔聲罩內部設置12盞防爆照明燈，配備接線開關，并統一配置防爆配電箱。

　　2.6降噪目標

　　隔聲罩安裝完成后，隔聲罩外1m處降至85dB(A)。

　　3)控制值班室降噪措施

　　將控制值班室門窗更換為隔聲門和隔聲窗。隔聲門2樘，尺寸為850*2000mm，隔聲窗8㎡，為雙層夾膠玻璃。
